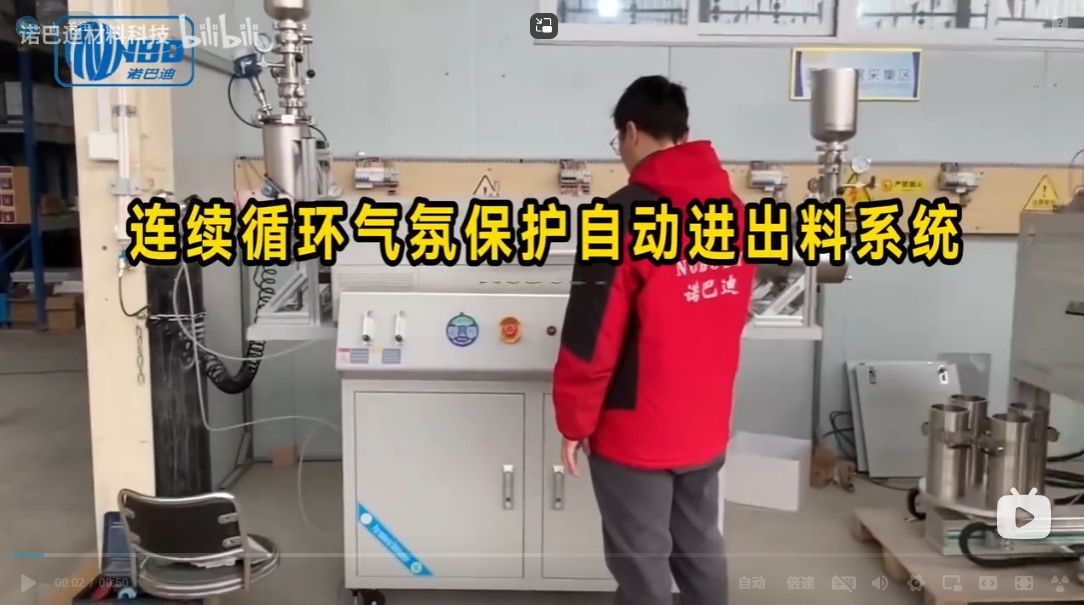

連續循環自動進出料系統

智能控制系統：采用PLC控制，結合觸摸屏或計算機界面，實現對整個過程的精確控制和監控。

旋轉擺振設計

均勻加熱：物料在爐內以特定的速度旋轉并擺動，確保物料能受到均勻的加熱，避免局部過熱或加熱不足的情況。

靈活調整：根據不同的工藝需求，調節旋轉速度和擺動角度，達到最佳的加熱效果。

精確控溫和氣氛控制

PID溫控系統：采用先進的PID控制器，實現對溫度的精確控制，確保加熱過程中的溫度穩定性和一致性。

多種氣氛選擇：支持在惰性氣體（如氮氣、氬氣）、還原性氣體（如氫氣）或混合氣體環境下操作，防止樣品氧化或發生其他化學反應。

可選配分析儀器：

氧含量分析儀：實時監測氣氛中的氧氣濃度，確保無氧化環境。

水露點檢測儀：監測氣氛中的水分含量，防止?jié)穸冗^高影響產品質量。

安全與維護

過溫保護：內置過溫保護裝置，在溫度異常升高時自動切斷電源，防止設備損壞。

緊急停止按鈕：設置明顯的緊急停止按鈕，確保操作人員的安全。

定期維護提醒：系統可以設置定期維護提醒，幫助用戶及時進行設備保養，延長使用壽命。

數據記錄與分析

實時監控：內置的數據采集系統可以實時記錄溫度、氣氛成分、旋轉速度等關鍵參數，便于后續分析。

數據分析軟件：提供專業的數據分析軟件，支持自動生成報告，并允許導出數據進行深入分析。

設備名稱

自動進出料旋轉燒結爐

設備型號

NBD-RT1200-150T2D2F2L-N

供電電源

AC380V 50HZ

額定功率

13KW

加熱元件

HRE合金電阻絲

爐膛控溫精度

±1℃

控溫傳感器

R型熱電偶 剛玉管φ3*100mm，絲徑0.4mm

額定燒結溫度

≤1150℃

推薦升溫速率

≤10℃/min

爐膛溫區尺寸

φ200*590mm單溫雙控

爐管尺寸

變徑石英管φ60*4*1200mm，中間φ160*4*550/374，內接四只155*3*30mm石英片，有效容積2L

爐管傾角

≤31°

爐管轉速

0.1-12.6rpm（可調）

爐管耐壓

≤0.12MPa（絕對壓力）

進料罐容積

4L

收集罐容積

4L

真空泵型號

DRV10 KF25接口 抽氣速率9.9m³/h 電機轉速1440rpm

系統真空度

≤10pa

浮子流量計1

0.3-3L/min

浮子流量計2

0.5-8L/min

氧含量檢測

0-100PPM（微量） 測量精度≤±2%FS 分辨率0.1PPM

水含量（露點檢測）

標準型-80℃到+20℃ 測量精度≤±2℃（-60℃以下） 分辨率0.1℃，可切換PPM單位顯示

爐體尺寸

長2130*高2300*深880mm

爐體重量

約350KG

1、燒結工藝曲線設置：動態顯示設置曲線，設備燒結可預存多條工藝曲線，每條工藝曲線可自由設置；

2、可預約燒結，實現無人值守燒結工藝曲線燒結；

3、實時顯示燒結功率電壓等信息并記錄燒結數據，并可導出實現無紙記錄；

4、具有實現遠程操控，實時觀測設備狀態；

5、溫度校正：主控溫度和試樣溫度的差值，燒結全程進行非線性修正。

供氣系統

弱腐蝕性氣體預熱器

（可選配）
