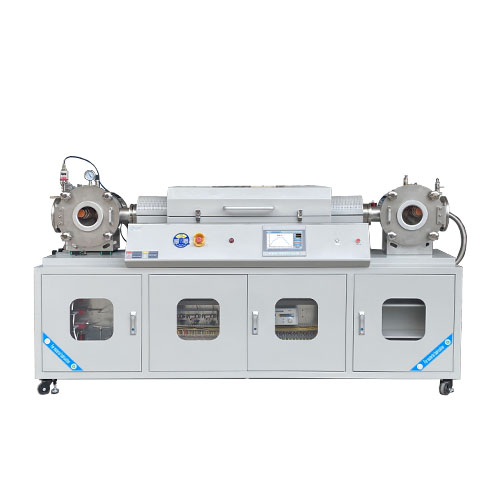

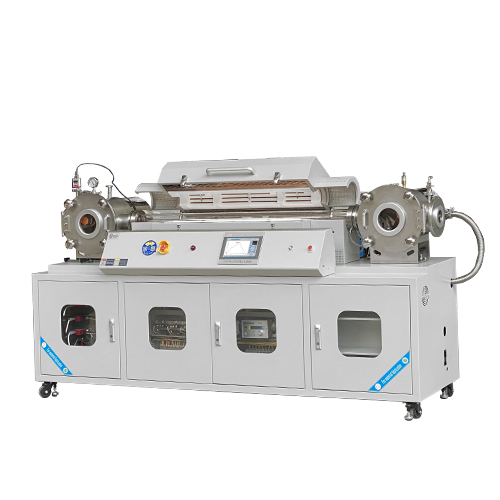

卷對卷二維材料制備系統
發布時間： 2025-07-03 23:07:34 瀏覽次數：43
卷對卷二維材料制備系統是一種面向大規模、連續化生產的先進薄膜材料制造裝備，專為石墨烯、過渡金屬硫化物（如MoS?、WS?）、六方氮化硼（h-BN）、MXene等二維納米材料的高效可控制備而設計。該系統融合了先進的柔性基材傳輸技術、高精度沉積工藝、在線檢測與閉環控制系統，實現了從實驗室研究向工業化量產的關鍵跨越。
?
?
 | 主要特點 高效連續生產： 實現批量化、自動化制造，顯著提高生產效率和產能 工藝靈活性： 支持多種沉積技術（CVD/PVD/ALD等）和多步工藝串聯 材料多樣性： 可制備石墨烯、TMDs、hBN、MXene等多種二維材料 基材兼容性強支持聚合物膜、金屬箔、陶瓷涂層等多種柔性基材 智能控制： 全流程PLC控制，支持遠程監控與數據追溯 節能環保： 精確供氣與廢氣回收系統，降低能耗與污染排放。 | ||
設備名稱 | 卷對卷二維材料制備系統 | ||
規格型號 | NBD-O1200-100TP3D4ZY-N | ||
供電電源 | AC380V 50/60HZ | ||
額定功率 | 10KW | ||
溫區數量 | 三溫三控 | ||
控溫精度 | ±1℃ | ||
加熱元件 | 合金加熱絲 | ||
傳感器類型 | K型熱電偶φ2*420mm | ||
Tmax | 1200℃ | ||
長期工作溫度 | 1100℃ | ||
推薦升溫速率 | ≤10℃/min | ||
爐膛溫區尺寸 | Φ150*（200+400+200）mm | ||
爐管規格 | 石英管Φ100*1600*3mm | ||
? ? 四路質子流量計控制系統 | 電壓：AC220V/50HZ 功率：23W氮氣標定（氣體自動互換） 一路、二路、三路：S500 1000SCCM φ6.35雙卡套 ?2米空頭線 氟橡膠密封 氮氣標定 四路：S500 3SLM ?φ6.35雙卡套 2米空頭線 氟橡膠密封 氮氣標定 | ||
? 低真空機組 | 真空泵抽氣速率：≥4.4L/s 負壓恒壓范圍：13-12000pa 真空腔室極限真空度：＜5*10-2torr（冷態下機械泵抽20min） | ||
卷對卷機構 | ?銅箔一卷重量約為2KG，寬度80mm，厚度0.04mm，其移動速度為1-100mm/min可調； | ||
爐體尺寸 | 長2700*高1400*深900mm | ||
爐體重量 | 約530KG | ||

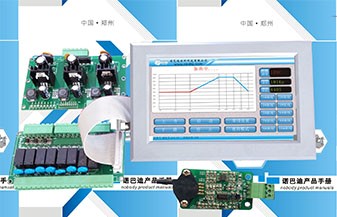

控制系統 |
| 1、燒結工藝曲線設置：動態顯示設置曲線，設備燒結可預存多條工藝曲線，每條工藝曲線可自由設置； 2、可預約燒結，實現無人值守?zé)Y(jié)工藝曲線燒結； 3、實時顯示燒結功率電壓等信息并記錄燒結數據，并可導出實現無紙記錄； 4、具有實現遠程操控，實時觀測設備狀態； 5、溫度校正：主控溫度和試樣溫度的差值，燒結全程進行非線性修正。 | |
設備細節 |  | 真空腔體 | |
設備使用注意事項 | 1、設備爐膛溫度≥300℃時，禁止打開爐膛，避免受到傷害； 2、爐膛連續使用產生的輕微裂紋屬于正?，F(xiàn)象，不影響設備的正常使用；? | ||
服務與支持 | 一年有限保修，提供終身支持（保修范圍內不包括易耗部件，例如處理管和O形圈，請在下面的相關產品處訂購更換件）。 | ||
?柔性電子：
柔性透明導電膜、晶體管、傳感器、觸控面板；
新能源：
鋰離子電池負極材料、超級電容器電極、氫燃料電池催化劑載體；
光伏器件：
鈣鈦礦太陽能電池電極、透明導電層；
生物傳感：
生物傳感器片、激光器材料 ；
新材料研發：
二維異質結構建、復合結構制備、新型材料探索。
