一、核心設計目標

創造一個穩定、均勻、可控的高溫環境，并在此環境中對樣品進行各種物理量的精確測量，同時最小化外界干擾和系統誤差。

二、主要組成部分

1. 爐體與加熱系統：這是實現高溫環境的核心。

2. 溫度測量與控制系統：這是保證測試數據準確性的關鍵。

3. 環境控制系統 ：用于控制樣品所處的氣氛，防止材料在高溫下氧化或發生其他不必要的化學反應。其中包含了： ·真空系統 ·氣氛系統

4. 物理性能測量系統（“測試”部分）

高溫物理性能測試爐的原理可以概括為： 通過精密的電熱轉換創造高溫環境，利用先進的傳感技術（熱電偶等）和PID 控制算法實現精確的溫度控制，并在此穩定均勻的熱場中，通過集成特定的高精度物理量傳感器（天平、位移、力、電學傳感器），來實時監測材料性能隨溫度或時間的變化規律。

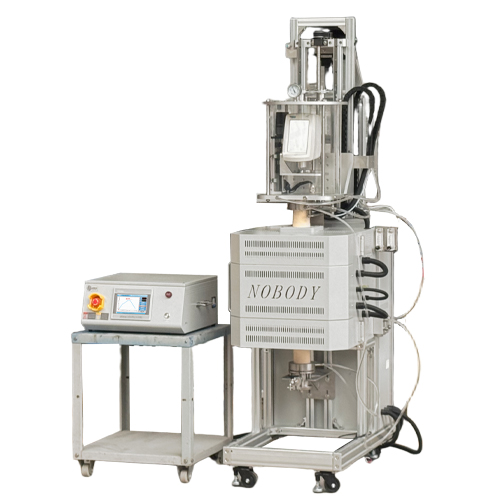

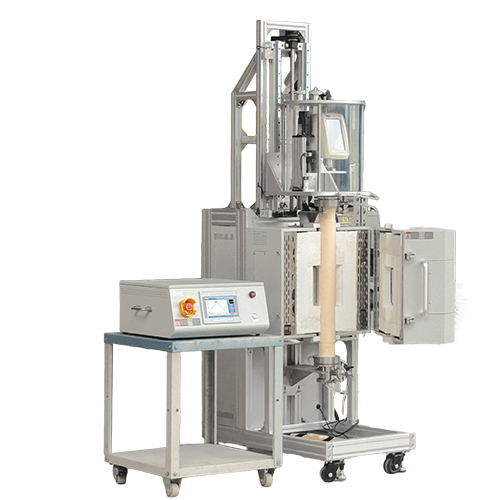

設備名稱

分體式熔鹽電解爐

規格型號

NBD-LTO1700-80TP2F9L-N

供電電源

AC220V 50HZ

額定功率

6.7KW

加熱元件

1800型熱彎高純硅鉬棒

傳感器類型

爐膛控溫：B型熱電偶φ8*150mm

樣品測溫：B型熱電偶φ8*500mm

Tmax

1700℃

長期工作溫度

≤1650℃

推薦升溫速率

≤10℃/min

爐管類型及尺寸

剛玉管Φ80*800mm

爐膛溫區尺寸

長140*高200*深140mm

密封腔材質及尺寸

亞克力管φ350*10*420mm

浮子流量計

兩路0.5-8L/min

低溫冷卻循環泵

冷水腔室容積9L 功率2KW

電極最大抬升行程

100mm（可調整上下限位位置）

上腔體最大抬升行程

510mm（可調整上下限位位置）

爐體尺寸

設備主體：長570*高2175*深975mm

電控箱：長610*高250*深470mm

爐體重量（包含電控箱）

約167KG

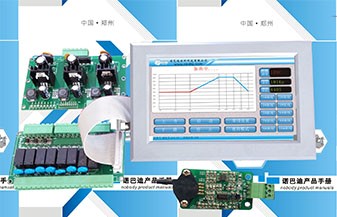

控制系統

1、燒結工藝曲線設置：動態顯示設置曲線，設備燒結可預存多條工藝曲線，每條工藝曲線可自由設置；

2、可預約燒結，實現無人值守?zé)Y(jié)工藝曲線燒結；

3、實時顯示燒結功率電壓等信息并記錄燒結數據，并可導出實現無紙記錄；

4、具有實現遠程操控，實時觀測設備狀態；

5、溫度校正：主控溫度和試樣溫度的差值，燒結全程進行非線性修正。

溫度精度

+/- 1℃

爐體重量（包含電控箱）

約167KG

設備使用注意事項

1.設備使用時，絕對壓力表讀數不要大于0.15MPa，以防止壓力過大造成設備損壞；

2.真空下使用時，建議設備使用溫度不得超過800℃，如有更高溫度需求請聯系我們進行咨詢；

3.使用該設備前，請仔細閱讀剛玉制品使用注意事項；

服務支持

一年有限保修，提供終身支持（保修范圍內不包括易耗部件，例如處理管和O形圈，請?jiān)谙旅娴南嚓P(guān)產品處訂購更換件。）
