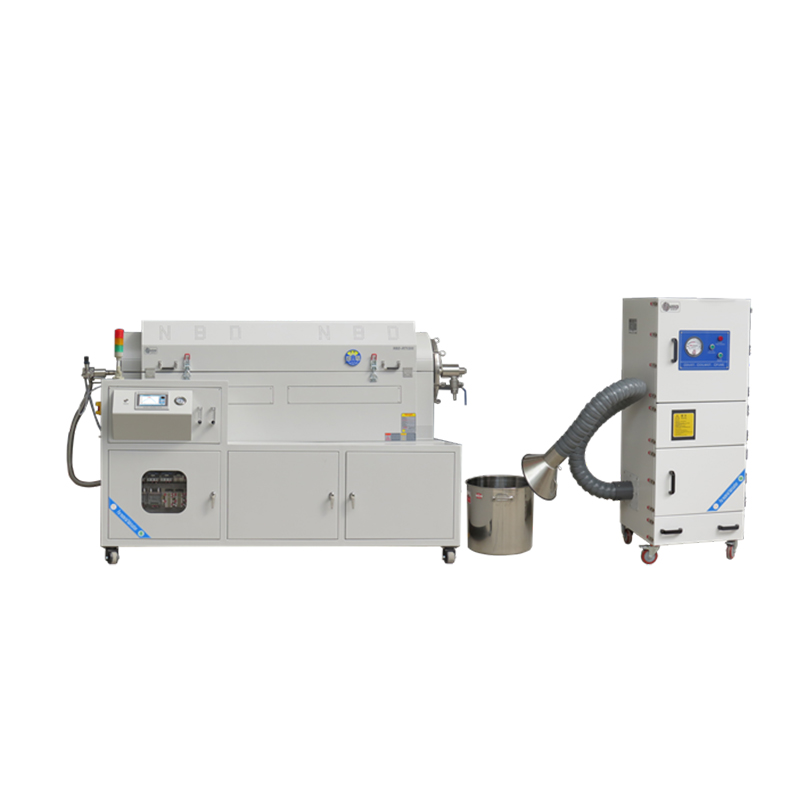

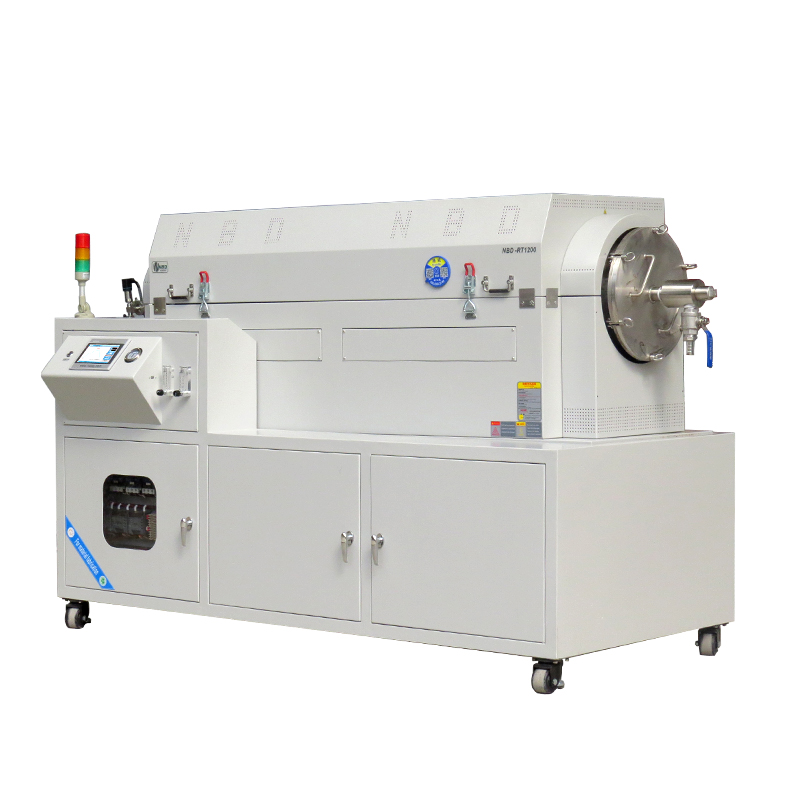

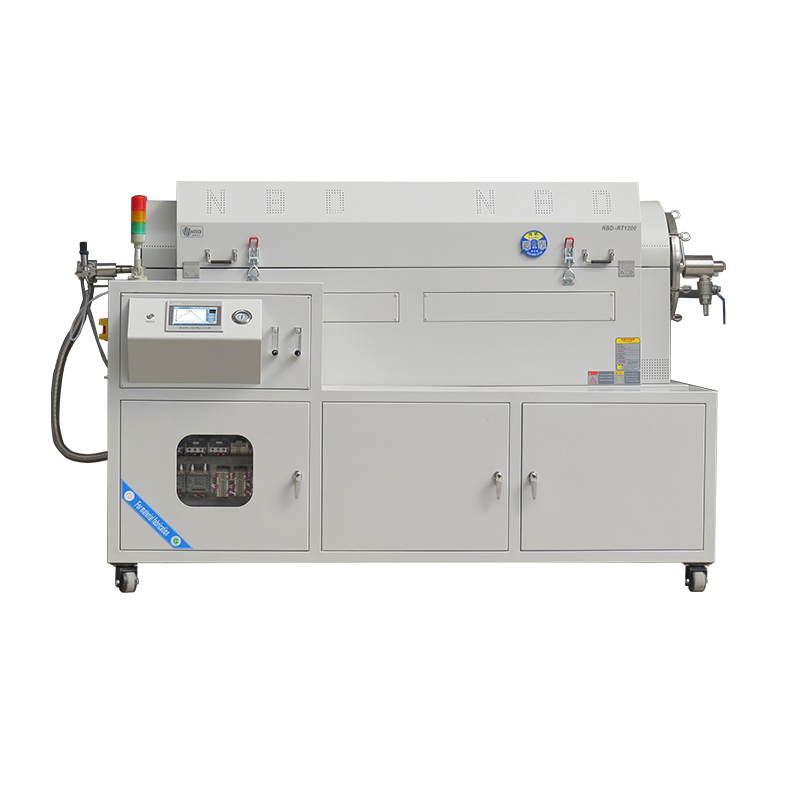

1、本設備主要有爐體、升降系統、機械傳動系統、進排氣系統等幾部分組成；

2、爐體包括爐體框架、金屬爐管、耐火材料模塊、加熱元件、升降裝置等幾部分；

3、升降系統由一根DC 24V電動推桿完成上層框架及爐體的傾斜，可在-5～+15度范圍內任意角度懸停，其推力為8000牛。爐體角度的調整由傾角儀控制，由限位開關控制抬升與下降角度；可隨時在任意角度停止；

4、爐體傳動為鏈條式傳動，安全可靠。傳動系統由主傳動電機及減速機組、鏈條、大小鏈輪 、前托輪機構等組成。減速機組為51K120A-CF單相電機，功率0.12KW，爐管轉速可根據需要在1～3轉/分內調節，可實現連續旋轉；

5、旋轉爐體兩端均預留動靜過渡旋轉接頭，爐尾進氣端設有管路支架、不銹鋼管路、球閥等，物料煅燒時根據需要通入保護性氣體。爐門上的旋轉頭連接有球閥及寶塔嘴，可根據物料煅燒時 排氣量大小調節球閥的開度，控制氣體排出；

6、控箱位于爐體下層框架內，空氣開關 、調功模塊等電器元件統一集成在電控箱內。控制器位于爐體正前方，通過對控制器面板的操作，可預制燒成曲線，全自控加熱，實現對加熱爐管的旋轉操作以及對加熱爐體的傾斜，以方便進出物料。

電氣規格

NBD-RT1200-325T33D2F

K型 450mm

φ309～L1250mm

8mm

310S不銹鋼

21KW

0.12KW

0.25KW

三相380V/50Hz

30~1100℃

單溫三控

≤±1℃

數字觸摸PID控制

-5～15度可調

1～3轉 /分可調

兩路質量流量計進氣（2MFC）

操作系統

1.燒結工藝曲線設置：動態顯示設置曲線，設備燒結可預存多條工藝曲線，每條工藝曲線可自由設置；
2.可預約燒結，實現無人值守?zé)Y(jié)工藝曲線燒結；
3.實時顯示燒結功率電壓等信息并記錄燒結數據，并可導出實現無紙記錄；
4.具有實現遠程操控，實時觀測設備狀態；
5.溫度校正：主控溫度和試樣溫度的差值，燒結全程進行非線性修正。

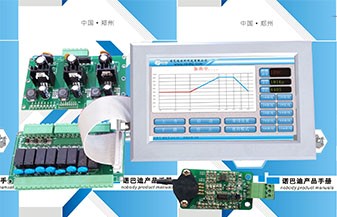

部分界面

服務支持

一年有限保修，提供終身支持；
